Adaptateur 6 broches vers 8 broches : ce qu'il autorise, ce qu'il n'invente pas

Comptez 3,90 € chez LDLC pour 19,5 cm de câble et un connecteur à chaque bout. L'objet ne fabrique aucun watt. Il lève un refus : la carte graphique qui restait éteinte démarre, et s'autorise aussitôt à tirer le double de ce que la prise en amont annonçait.

Ce que l'adaptateur convertit, c'est un message

Un socle 8 broches sur une carte graphique compte huit positions, et seules six portent du courant. Restent deux fils de détection. Le guide de conception des alimentations ATX d'Intel les nomme SENSE0 et SENSE1, et donne la table de décodage en trois lignes. Les deux à la masse : un connecteur 2x4 est en face, la carte peut tirer 150 W. SENSE0 à la masse et SENSE1 en l'air : c'est un 2x3, elle se limite à 75 W. La troisième combinaison est réservée et ne sert à rien.

C'est exactement ce que fait le câble. Six broches entrent, huit sortent, et les deux positions de détection sont reliées à la masse du côté entrée. Aucun composant, aucune régulation, rien qui mesure quoi que ce soit. On achète une permission.

Position	Connecteur 2x3 (6 broches)	Connecteur 2x4 (8 broches)
1, 2, 3	+12 V	+12 V
4	masse	SENSE1
5	détection	masse
6	masse	SENSE0
7 et 8	positions absentes	masse

Regardez la première ligne des deux colonnes. Trois fils de +12 V d'un côté, trois de l'autre. Les deux broches que le 8 gagne sur le 6 sont une masse et un fil de détection. Le cuivre qui porte le courant est donc identique dans les deux connecteurs, et le budget de puissance double quand même. Deux fois plus de watts déclarés sur les trois mêmes conducteurs.

L'ampérage par broche, et où passe la marge

Le même guide Intel donne les deux connecteurs en fil de 18 AWG et fixe leur courant admissible par position, mesuré au même point de fonctionnement, 30 °C d'échauffement au-dessus de l'ambiante : 8,0 A par broche pour le 2x3, 7,0 A pour le 2x4. Le reste se calcule.

	6 broches	8 broches
Broches +12 V	3	3
Puissance déclarée	75 W	150 W
Courant total sous 12 V	6,25 A	12,5 A
Par broche	2,08 A	4,17 A
Nominal, 18 AWG, 30 °C d'échauffement	8,0 A	7,0 A
Rapport	3,8	1,7

Un adaptateur en vrai 18 AWG, correctement serti, chargé à 150 W, reste sous le nominal du connecteur. Il ne fond pas. Ceux qui jurent en avoir un depuis six ans disent vrai, et les vendeurs qui répondent « c'est déconseillé » sans autre chiffre ne savent pas de quoi ils parlent.

Ce qui change, c'est la marge. Elle valait 3,8 fois le courant réel, elle en vaut 1,7. Cette marge n'était pas décorative : c'est elle qui avalait un sertissage moyen, un contact un peu oxydé, un brin de cuivre resté hors de la pince. En la divisant par deux, on rend le câble sensible à sa propre qualité de fabrication. À 3,90 € l'objet, ça se remarque.

Tout se joue donc sur la section du fil, que personne n'imprime. Ni la fiche LDLC, ni celle de StarTech ne l'annoncent. Un 20 AWG a environ 60 % de la section d'un 18 : à 4,17 A par broche, il chauffe là où l'autre tiédit. Reste à comparer soi-même l'épaisseur des trois fils jaunes à celle des câbles sortis de l'alimentation. S'ils sont visiblement plus fins, l'objet a été fabriqué pour le prix affiché.

Deux 6 broches vers un 8, la version défendable

Le même rayon vend un cordon à deux entrées : deux connecteurs 6 broches d'un côté, un 8 broches de l'autre. Les forums français demandent depuis quinze ans s'il délivre le double. Il ne délivre pas un watt de plus, et il reste préférable.

La carte tire ce qu'elle tire, 150 W au maximum par socle, quel que soit le nombre de prises en amont. Ce que le montage change, c'est la répartition. Six fils de +12 V au lieu de trois, deux prises d'alimentation au lieu d'une, souvent deux cordons distincts sortis du boîtier. Les 12,5 A se partagent alors sur six broches au lieu de trois : environ 2,08 A chacune, la valeur exacte à laquelle travaillait le connecteur 6 broches d'origine. La marge de 3,8 est revenue.

Le prix à payer est un connecteur mobilisé pour rien sur l'alimentation, et un fatras de câbles supplémentaire dans le boîtier. Quand l'alimentation a deux prises libres, ce cordon-là se choisit sans hésiter.

Le connecteur voit rarement ses 150 W

Une carte graphique n'est pas alimentée que par son câble. Le connecteur PCI-Express de la carte mère lui fournit jusqu'à 75 W, dont 66 sur la ligne 12 V, et cette part-là ne passe par aucun adaptateur. Ce chiffre manque à presque toutes les discussions sur le sujet, alors qu'il explique pourquoi tant de gens s'en sortent avec un adaptateur simple.

Le calcul se fait donc à l'envers. Prenez les 170 W de puissance totale d'une RTX 3060, dans une version à socle 8 broches unique : le câble n'en voit que la différence, environ 95 W dans le pire des cas, soit 7,9 A répartis sur trois broches, 2,6 A chacune. On est loin des 4,17 A du connecteur saturé, et très loin du nominal. Sur une carte de cette classe, l'adaptateur simple travaille dans les mêmes eaux qu'un câble natif.

Le raisonnement se retourne aussi vite. Le cas qui sature l'adaptateur, c'est une carte de 225 W avec un socle unique : 225 moins 75 laissent exactement 150 W dans le câble, le maximum déclaré du connecteur, en continu, dans une caisse ouverte. Deux socles sur la même carte divisent ce chiffre par deux et éloignent le problème d'autant. La règle utile tient donc en une soustraction et une division : puissance de la carte, moins 75, divisé par le nombre de socles.

Les trois montages qui brûlent pour de bon

Le SATA vers PCI-Express. Celui-là ne se discute pas. La spécification Serial ATA donne chaque contact du connecteur d'alimentation pour 1,5 A ; trois contacts portent le 12 V, soit 4,5 A et 54 W. En face, un socle 8 broches qui s'autorise 150. La prise doit donc porter près de trois fois ce pour quoi elle a été dessinée, et les récits de câble fondu en quelques secondes sous charge n'ont rien de légendes de forum. Un adaptateur qui part d'une prise SATA se laisse sur l'étagère du magasin, quel que soit son prix.

Le dédoubleur. Un connecteur 8 broches entre, deux ressortent. Chaque sortie met ses propres fils de détection à la masse, donc deux cartes, ou deux socles d'une même carte, comptent chacun sur 150 W. Ces 300 W sous 12 V font 25 A, répartis sur les trois fils d'entrée : 8,33 A par broche, au-dessus des 7,0 A du guide. Corsair défend pourtant ses propres câbles en Y et écrit qu'un cordon 8 broches bien construit passe « more than 300W ». Ces deux affirmations ne se contredisent pas, et le catalogue de Corsair explique pourquoi. Son cordon PCIe à connecteur simple est listé en 18 AWG ; son cordon à deux connecteurs, celui qui porte les 300 W, passe en 16 AWG. Le fabricant épaissit le cuivre là où il double la charge. Le vendeur de câble à 4 €, lui, dimensionne le sien pour tenir jusqu'à la fin de la garantie. Un dédoubleur d'origine, livré dans la boîte de l'alimentation, se branche. Un dédoubleur acheté à part se soupçonne.

Ce qu'il y a derrière la prise. Le boîtier assez ancien pour ne sortir que des 6 broches nus a vu sa ligne 12 V calculée pour les cartes de son époque. L'adaptateur déplace le problème vers l'amont sans rien y changer. L'ampérage total du 12 V est imprimé sur l'étiquette collée sur le flanc du boîtier, et c'est ce chiffre-là qu'il faut lire avant d'acheter quoi que ce soit. Sur un rig, la même prudence s'applique au dimensionnement de l'alimentation et au connecteur qui alimente chaque riser, où le SATA fait exactement les mêmes dégâts.

Avant d'acheter, regardez la prise

La plupart des alimentations vendues depuis une quinzaine d'années ne sortent pas de 6 broches. Elles sortent du 6+2 : un bloc de six, et deux broches solidaires qui se clipsent le long du premier pour former le huit. Détachées, on croit tenir un 6 broches. Assemblées, c'est un 8 broches complet, électriquement identique à un connecteur moulé d'un seul tenant.

Beaucoup d'adaptateurs se vendent donc à des gens qui n'en avaient pas besoin. Celui qui tape 6 pin to 8 pin dans un moteur cherche presque toujours ça : savoir si le câble qu'il tient en main suffit déjà. Le geste utile coûte 30 secondes : sortir le câble du boîtier, prendre le connecteur entre deux doigts, essayer de faire glisser le petit bloc de deux broches le long du grand. S'il bouge, il n'y a rien à commander.

Restent les cas où l'adaptateur se justifie vraiment. Une alimentation antérieure à 2007, donc à la révision de la norme PCI-Express qui a introduit le 8 broches et ses 150 W. Une carte de station de travail comme la Quadro RTX 6000, qui demande un 8 broches et un 6 broches pour ses 260 W, sur une machine qui n'avait prévu que des 6. Un rig où les câbles natifs sont tous partis vers les six emplacements du châssis et où il manque une sortie sur la dernière carte. Dans ces trois cas, on achète, et on surveille.

Vingt-quatre heures sur vingt-quatre, l'usure change de nature

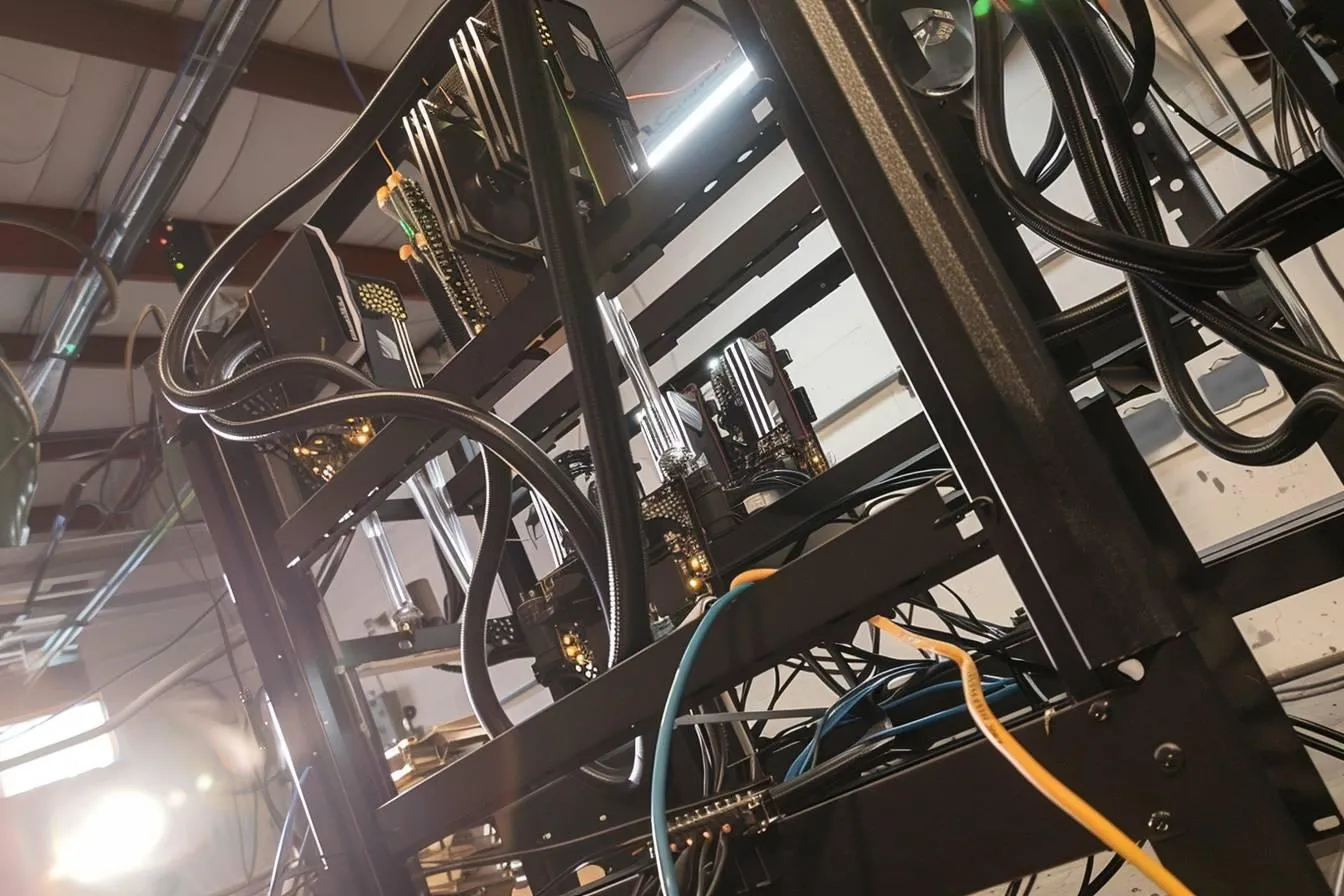

Un connecteur de PC de bureau vit deux heures par soir. Le même connecteur dans un rig ne s'arrête jamais, et ce régime déplace le point de rupture. La puissance dissipée dans un contact croît comme le carré du courant ; la chaleur oxyde la surface de contact ; l'oxyde ajoute de la résistance, qui ajoute de la chaleur. Rien ne casse d'un coup. Le plastique blanchit, puis brunit, puis coule, et il s'écoule des semaines entre le premier échauffement et la coulée.

Le contrôle qui attrape ça ne demande aucun outil. Une heure après la mise en charge, un doigt posé sur chaque connecteur d'alimentation, rig en marche. Tiède se tolère. Chaud condamne. Un boîtier bruni, une broche noircie ou une odeur de plastique se traitent en coupant l'alimentation et en remplaçant la pièce, jamais en la renfonçant dans son socle.

La parade, elle, est en amont du câble. Une carte bridée en puissance tire moins, chauffe moins et ne perd presque rien en hachage : le même réglage éloigne le connecteur de sa limite et allège la facture d'électricité, et il tient en une ligne de configuration sur n'importe quel rig correctement monté. Bridée à 70 %, la carte de 225 W à socle unique redescend vers 157 W, et le câble repasse sous les 100 W : l'adaptateur cesse d'être le point faible de la machine.

Il reste un endroit où l'arithmétique du connecteur ne dit rien : le rail. Un bloc d'alimentation ne distribue pas une réserve unique, il sort une ou plusieurs lignes 12 V dont chacune a sa propre limite d'intensité, protection de surintensité comprise. Deux adaptateurs branchés sur deux prises d'un même rail additionnent leurs courants avant même d'arriver aux cartes. C'est la question que les forums français posent depuis 2012 sans jamais recevoir de réponse, et elle se règle en lisant l'étiquette du boîtier plutôt que la fiche du câble.

Le prix de l'objet, celui de la vraie solution

Le modèle générique de LDLC, fabriqué par Wentronic, se paie 3,90 € TTC, mesure 19,5 cm et porte deux ans de garantie vendeur. Il est noté 9 sur 10 par 27 acheteurs. Le StarTech PCIEX68ADAP fait le même travail sur 20 cm pour 12,95 €, sans qu'aucune des deux fiches n'annonce de section de fil ni d'intensité maximale : sur ce marché, la marque se paie en réputation, pas en donnée mesurable.

Modèle	Générique LDLC (Wentronic)	StarTech PCIEX68ADAP
Prix TTC	3,90 €	12,95 €
Longueur	19,5 cm	20 cm
Entrée / sortie	PCIe 6 broches / PCIe 8 broches	PCIe 6 broches / PCIe 8 broches
Section de fil annoncée	aucune	aucune
Intensité maximale annoncée	aucune	aucune
Garantie	2 ans vendeur	constructeur

En face, une alimentation Fox Spirit HG 750 certifiée 80PLUS Gold, entièrement modulaire, sort à 109,95 € avec quatre câbles 6+2 et un 12V-2x6. Le rapport est de 28 contre 1, ce qui explique que l'adaptateur se vende. Il explique aussi qu'il ne faille pas lui demander de remplacer l'autre : trois euros n'achètent pas une ligne 12 V.

Il n'existe pas de marché d'occasion pour cette pièce, et c'est heureux. Un câble d'alimentation d'occasion arrive avec un historique thermique qu'on ne peut pas lire, des contacts dont on ignore le nombre d'insertions, et une économie de deux euros. La famille Mini-Fit Jr à laquelle appartiennent ces connecteurs est spécifiée pour une trentaine de cycles d'enfichage, ce qui suffit largement à une machine qu'on monte une fois, et beaucoup moins à un rig qu'on démonte tous les mois. Deux exemplaires neufs dans un tiroir valent mieux qu'un exemplaire fatigué.

Une confusion à écarter

Les histoires de connecteurs fondus qui ont occupé la presse matériel depuis 2022 concernent le 12VHPWR, seize broches, 600 W, et sa révision 12V-2x6. C'est une autre pièce, sous une autre norme, et son mode de défaillance tient à l'insertion incomplète d'un connecteur qui porte quatre fois la puissance dont il est question ici. Un adaptateur 6 vers 8 broches n'a rien à voir avec cette affaire, et le confondre avec elle fait rater le vrai risque, qui est en dessous de lui : le SATA.

Reste un objet honnête si on lui demande ce qu'il sait faire. Il relie une alimentation qui n'a que des 6 broches à une carte qui veut un 8, en mettant deux fils à la masse, et il transmet 150 W sur trois conducteurs de 18 AWG avec 1,7 fois de marge au lieu de 3,8. Vérifier d'abord que le câble de l'alimentation n'est pas un 6+2 déguisé, refuser tout ce qui part d'une prise SATA, brider les cartes, et poser un doigt sur le connecteur une heure après le démarrage. Le reste tient dans le calcul de rentabilité du rig, où trois euros ne pèsent rien et où une nuit d'arrêt pèse.
